Koncepcia a vlastnosti priemyselného kábla
1. Definícia: Priemyselné káble sú špecializované vodiče používané v rôznych priemyselných scenároch, ako je napájanie, riadenie a signalizácia, ktoré majú odolnosť voči vysokému napätiu, teplotnú odolnosť a odolnosť proti rušeniu.
2. Klasifikácia: Bežné typy zahŕňajú napájacie káble, ovládacie káble, tienené káble, káble odolné voči vysokým teplotám a káble priemyselného Ethernetu, pričom každý spĺňa rôzne úrovne napätia a environmentálne požiadavky.
3. Aplikačné scenáre: Široko používaný v elektrárňach, automatizácii tovární, robotike, baníctve a stavbe lodí, kde sa vyžaduje vysoké zaťaženie alebo vysoká spoľahlivosť.
4. Technické požiadavky: Musí spĺňať národné alebo priemyselné normy pre izolačný odpor, spomaľovanie horenia a testovanie odolnosti proti elektromagnetickému rušeniu, aby bola zaistená dlhodobá bezpečná prevádzka.
Čo je to Linka na výrobu priemyselných káblov ?
Esencia výrobnej linky priemyselných káblov
1. Celkový koncept: Plne automatizovaná linka na výrobu káblov pokrývajúca každý kľúčový proces od vstupu surovín až po balenie hotového výrobku, čím sa dosahuje výroba „na jednom mieste“.
2. Hlavné výhody: Vďaka modulárnemu dizajnu a flexibilnému usporiadaniu je možné ho rýchlo upraviť podľa kapacity, špecifikácií a materiálov, aby vyhovovali potrebám mnohorozmernej malosériovej alebo veľkosériovej výroby.
3. Kľúčové technológie: Využitím špecializovaného zariadenia na vysoko presné vytláčanie, ťah, navíjanie, automatické rezanie, odizolovanie a krimpovanie sa dosiahne prísna kontrola rozmerov a hrúbky izolácie.
4. Hodnota odvetvia: V kontexte Industry 4.0 je linka na výrobu káblov kľúčovým článkom pri realizácii inteligentnej výroby a zlepšovaní odozvy dodávateľského reťazca.
Aké sú hlavné fázy výrobnej linky priemyselných káblov?
Hlavné fázy výrobnej linky priemyselných káblov
| Etapa | Kľúčové vybavenie / proces | Hlavné funkcie |
| 1. Predspracovanie surovín | Materiál silo, vážiaci systém | Presné dávkovanie PVC, PE, TPEE, PP, FEP a iných izolačných materiálov na zabezpečenie konzistentného zloženia. |
| 2. Ťahanie a vytláčanie | Sťahovák, vytláčací stroj (90 mm / 150 mm / 65 mm) | Rovnomerne pritlačte roztavený plast na vodiče, čím vytvoríte viacvrstvovú koextrudovanú štruktúru. |
| 3. Chladenie a tuhnutie | Chladiace rúrky, systém chladenia vzduch/voda | Rýchly pokles teploty na stuhnutie kábla, zabránenie vnútornému namáhaniu a zlepšenie mechanickej pevnosti. |
| 4. Navíjanie a rezanie | Navíjací stojan, automatický rezací stroj | Zozbierajte kábel s prednastavenou dĺžkou alebo hmotnosťou, čím dosiahnete balenie s pevnou dĺžkou alebo vinutie cievky. |
| 5. Následné spracovanie | Odizolovanie, krimpovanie, teplom zmrštiteľné hadičky | Zabezpečte spoľahlivé ukončenie káblových koncov, ktoré spĺňajú požiadavky na montáž na mieste. |
| 6. Kontrola a balenie | Online kontrolný systém, baliaca linka | Vykonajte kontrolu odporu, dielektriku a vizuálnu kontrolu; automaticky balí kvalifikované produkty a triedi odmietnuté. |
Príprava surovín a ťahanie drôtu a žíhanie
1. Kontrola surovín a dávkovanie: Kontrola kvality sa vykonáva na medených tyčiach, hliníkových tyčiach a izolačných materiáloch (PVC, PE, TPEE, PP, FEP atď.), aby sa zabezpečilo, že vodiče a izolačné materiály spĺňajú technické špecifikácie.
2. Ťahanie drôtu (ťahanie monofilu): Kovové tyče sa ťahajú na jemné vlákna pomocou viacprechodového ťažného stroja. Priemery môžu dosiahnuť 0,4 mm až 2,0 mm, aby vyhovovali požiadavkám rôznych špecifikácií káblov.
3. Spracovanie žíhaním: Po ťahaní sa vykoná nízkoteplotné žíhanie, aby sa eliminovalo vnútorné napätie, zlepšila sa ťažnosť vodiča a zabezpečili sa jednotné fyzikálne vlastnosti pre následné splietanie.

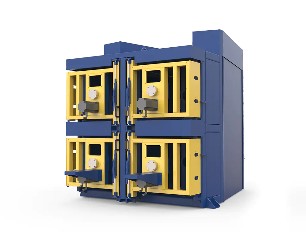

Stranding & Conductor Forming
1. Splietanie vodičov: Viaceré jemné vlákna sa skrúcajú dohromady v spletacom stroji pri vopred nastavenej rýchlosti skrúcania, aby vytvorili jeden alebo viac vodičov. Bežné spôsoby spájania zahŕňajú jednovláknové, dvojvláknové a trojvláknové vlákna.
2. Ťahanie a predbežné napínanie: Splietaný vodič sa prepravuje do ďalších procesov pomocou ťažného zariadenia, pričom sa zachováva napätie a presnosť polohy, aby sa zabezpečila kontinuita procesu vytláčania.
3. Vodotesné ovíjanie vodiča polovodivou páskou (pre vodotesné káble): Okolo vodiča je obalená vrstva vodiča blokujúca vodu a pridáva sa polovodivá páska, aby sa zlepšila odolnosť kábla proti vlhkosti a výkon tienenia.
Extrúzia izolácie:
1. Výber a formulácia materiálu: Bežné izolačné materiály ako PVC, PE, TPEE, PP a FEP môžu byť presne vytlačené tak, aby spĺňali požiadavky na teplotnú odolnosť, odolnosť voči olejom a ohňovzdornosť rôznych káblov.
2. Proces vytláčania: Jednovrstvová alebo viacvrstvová technológia koextrúzie sa používa na rovnomerné pokrytie povrchu vodiča roztaveným izolačným materiálom, čím sa vytvorí izolačná vrstva rovnomernej hrúbky.
3. Chladenie a vytvrdzovanie: Po extrúzii sa na rýchle vytvrdenie izolačnej vrstvy používa chladenie vodou alebo vzduchom, čím sa zabráni vzniku vnútorných vzduchových bublín a zlepší sa elektrická pevnosť. Tienenie a opláštenie
1. Kovové tienenie: Pridanie medenej fólie, hliníkovej fólie alebo kovových opletených vrstiev mimo izolačnej vrstvy na dosiahnutie tienenia elektromagnetického rušenia (EMI), bežne používaného v priemyselných riadiacich kábloch.
2. Extrúzia plastového plášťa: Použitie vysokotlakového extrudéra na pokrytie tieniacej vrstvy materiálmi plášťa, ako je polyvinylchlorid (PVC) alebo polyetylén (PE), aby sa vytvorila vonkajšia ochranná vrstva.
3. Viacvrstvová koextrúzia: Dokončenie konštrukcie izolácie, tienenia a plášťa v jednom kroku pomocou technológie trojvrstvovej koextrúzie, čím sa zlepšuje efektívnosť výroby a znižuje sa spotreba energie.
Pancierovanie a vonkajší kryt
1. Pancierovanie (oceľová páska alebo drôt): Pridanie oceľovej pásky alebo vrstvy opletenej drôtom mimo plášťa na zlepšenie mechanickej pevnosti kábla a vlastností v ťahu, vhodné pre podmorské káble alebo vysokonapäťové káble.
2. Antikorózna vrstva: Použitie antikorózneho náteru alebo vodotesnej pásky na sekundárne balenie, aby sa zabránilo korózii kovového vodiča vonkajšími médiami.
3. Vonkajší plášť (vonkajší plášť): Vonkajšia vrstva používa PVC alebo polypropylénový materiál odolný voči poveternostným vplyvom, ktorý poskytuje celkovú ochranu a identifikáciu farieb.
Testovanie a balenie hotových výrobkov
1. Skúšky čiastočného vybitia a odolnosti voči napätiu: Skúšky čiastočného vybitia a odolnosti voči napätiu sa vykonávajú na plášťových kábloch, aby sa zabezpečilo, že izolačný výkon spĺňa medzinárodné normy.
2. Kontrola hotového výrobku: Zahŕňa viaceré testy, ako sú rozmery, vzhľad, vodivosť a účinnosť tienenia. Do fázy balenia môžu postúpiť len káble, ktoré prejdú testami.
3. Balenie s pevnou dĺžkou: Automatizovaný systém rezania, navíjania a označovania sa používa na balenie s pevnou dĺžkou, čo uľahčuje následnú logistiku a použitie na mieste.
4. Skladovanie a expedícia: Po zabalení sa vykoná registrácia čiarového kódu a kábel vstupuje do skladového systému na odoslanie podľa objednávok.
Modulárny dizajn a prispôsobenie
1. Modulárna štruktúra: Výrobná linka má modulárny dizajn, ktorý umožňuje používať zariadenia každého procesu samostatne alebo v kombinácii, čo umožňuje flexibilné rozšírenie.
2. Prispôsobenie: Zákazníci si môžu voľne vybrať moduly, ako sú splietacie stroje, extrudéry a opláštovacie stroje podľa ich výrobnej kapacity, priemeru drôtu a požiadaviek na proces, aby dosiahli prispôsobené riešenia výrobnej linky.
3. Inteligentný riadiaci systém: Celý proces využíva automatizované riadenie PLC/SCADA, realizuje monitorovanie v reálnom čase a získavanie údajov o parametroch procesu, zlepšuje stabilitu výroby a sledovateľnosť kvality.
Ako zlepšiť úroveň automatizácie výrobnej linky priemyselných káblov a obmedziť manuálne zásahy?
Cesty na zlepšenie úrovne automatizácie linky na výrobu priemyselných káblov
1. Predstavujeme AI a strojové videnie: Využitie modelov hlbokého učenia na detekciu defektov v reálnom čase počas procesov vytláčania a navíjania výrazne zlepšuje presnosť identifikácie defektov a znižuje náklady na manuálnu kontrolu.
2. Digitálne dvojča a prediktívna údržba: Zostrojenie digitálneho dvojčaťa modelu výrobnej linky na monitorovanie kľúčových parametrov, ako je teplota zariadenia a vibrácie v reálnom čase, poskytovanie včasných upozornení na poruchy a predchádzanie neočakávaným prestojom.
3. Flexibilná modulárna transformácia: Použitie štandardizovaných modulov (ako sú rýchlo vymeniteľné vytláčacie hlavy a programovateľné navíjacie jednotky) umožňuje rýchle prepínanie medzi rôznymi špecifikáciami káblov, čím sa zlepšuje flexibilita a odozva výrobnej linky.
4. Automatizovaná logistika a AGV: Nasaďte automatizované riadené vozidlá (AGV) medzi skladovaním surovín a výstupmi hotových produktov, aby ste dosiahli bezobslužnú manipuláciu a skrátili logistické cykly.
5. Integrácia MES a ERP: Hlboko integrujte Manufacturing Execution System (MES) s plánovaním podnikových zdrojov (ERP), aby ste dosiahli plánovanie výroby riadené objednávkami, plánovanie kapacity v reálnom čase a optimalizáciu zásob.
Aké sú bezpečnostné ochranné opatrenia pre výrobnú linku priemyselných káblov?
Bezpečnostné ochranné opatrenia pre výrobnú linku priemyselných káblov:
1. Bezpečnosť tela stroja
Blokovanie dverí a núdzové zastavenie: Napájanie sa dodáva až po zatvorení bezpečnostných dverí, čo umožňuje okamžité vypnutie napájania v prípade núdze.
Ochranné kryty a zábradlia: Ochranné kryty sú inštalované na kritických pohyblivých častiach, aby zabránili personálu náhodne vstúpiť do nebezpečných oblastí.
2. Elektrická bezpečnosť
Izolácia a uzemnenie: Všetky elektrické komponenty musia spĺňať normy izolačného odporu a uzemnenia IEC/GB, aby sa zabránilo úniku.
Vodotesný a prachotesný dizajn: Vstupné body káblov a ovládacie skrine používajú vodotesné tesnenia, aby odolali vlhkému alebo prašnému prostrediu.
3. Bezpečnosť pracovného prostredia
Prevencia požiaru a výbuchu: Používajte materiály spomaľujúce horenie a nainštalujte automatické hasiace systémy, aby ste splnili požiadavky vysokoteplotného alebo horľavého prostredia.
Bezpečnostné výstrahy a značky: Nainštalujte farebne označené značky a výstražné svetlá na kľúčové miesta, aby operátorom pripomenuli, že musia dodržiavať bezpečnú vzdialenosť.
4. Školenie personálu a systémy
Pravidelné kontroly bezpečnosti: Vykonávajte kontroly odberu vzoriek pred použitím a pravidelné kontroly bezpečnosti podľa priemyselných noriem. Okamžite vypnite a napravte akýkoľvek nesúlad.
Prevádzkové postupy a cvičenia: Vypracujte podrobné prevádzkové príručky a pravidelne organizujte núdzové cvičenia na zvýšenie povedomia zamestnancov o bezpečnosti.
